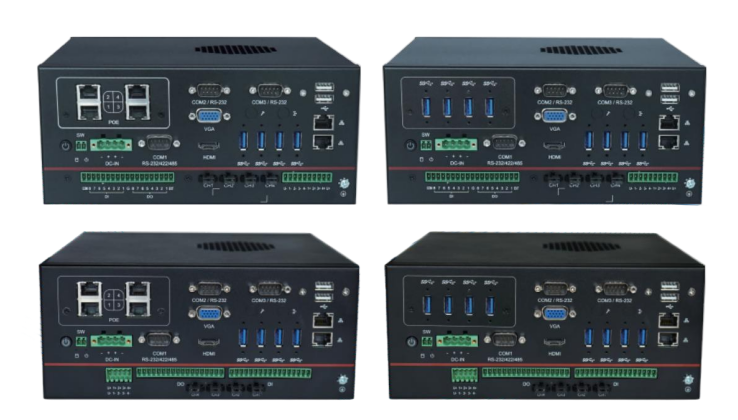

高效能多扩展工控机AIPC-860系列

Intel第十代CoreT Comet lake系列FCLGA1200双核处理器最大TDP 65WVGA&HDMI双显示，两口千兆网口，四口POE(或4xUSB3.0模块)

最大五个串口，最大五个USB2.0,四个USB3.0,8进8出DI0或16进16出DI0,四口光源模块

宽温-10~50度工作环境温度，宽压19~24V直流输入

Intel第十代 CoreTMComet lake系列FCLGA1200双核处理器

支持双通道DDR4 2400/2666MHz SODIMM内存插槽，最大容量64GB

支持两个千兆网口，四个USB3.0,最多5个COM,最多五个USB2.0(其中1个For加

密狗使用，确保用户安全性

可选4口POE(单口最大功耗15W)或者4个USB3.0模块

可选8in8out DIO或16in16out DI0，响应时间≤2ms

可选4口光源扩展，其中单口最大60W，4口共计不超出70W

辨率 4096x2160@30Hz)

支持VGA+HDMI独立双显(VGA最大分辨率1920x1200@60Hz,HDMI最大分

内置 M.2插槽接M.2 SSD

内置SATA connector for 3.5inch HDD/SSD

支持宽压19-24V 电源输入，有过流过压反向保护

系统：

处理器：Intel 10 LGA1200 Core TM赛扬，奔腾及 TDP 65W i3,i5,i7,i9 CPUTDP 125W i7-10700k

芯片组：H420E

内存：2 x DDR4 2400/2666/3200MHz SO-DIMM, up to 64GB

图形：Intel UHD Graphics 630

存储：1x M.2 Key_m 2242  1 x SATA connector for 2.5/3.5inch HDD/SSD

操作系统：Windows 10

外部接口：

显示：1 x VGA, max resolution up to 1920x 1200 @60 Hz

1x HDMI,max resolution up to 4096x2160@30Hz

网口：1x Intel WGI219LM

1x IntelWGI210AT(10/100/1000 Mbps)，具有 PXE 功能

POE ：4x IntelWGI210AT(max TDP 15Wfor each)(或4xusb3.0模块)

串口：1x RS232 (RS232,485,422 BI0S 切换)

USB：4x USB3.0 (On board)

Audio：1

DIO： Support 8in/8out DI0 or 16in/out DI0

Mode: NPN/PNP (Switchable)

DlOresponse time ≤2ms

High-voltage isolation up to 3750Vrms

Driving capacity: Max 100mA

Support Voltage:5-24V

光源控制：4 Port lighting controller

24V output, PWM adjustment

0-100 levels brightness program adjustment

6ow for each channel, total 7oW on all channels

Auto detect, dynamic tuning PWM cycle

内部接口：

存储：1 x SATA3.0 POWER&SINGLE for 2.5/3.5 HDD/SSD

COM：4x (RS232)(Cable expansion)

USB: 1 x USB2.0 connector for internal dongle   4x USB2.0 (cable expansion)
